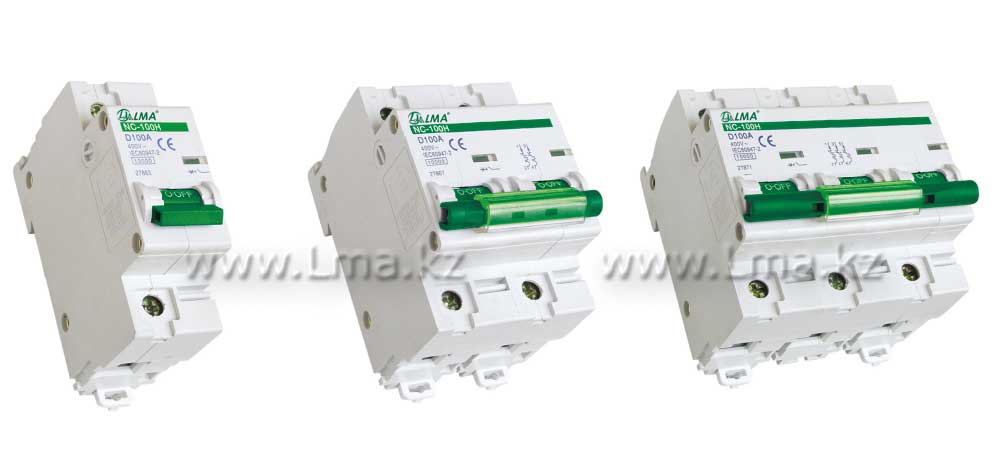

Выключатель автоматический ВА 125Л 3P 10КА (АРТИКУЛ NC100H)

Основное

Выключатель автоматический модульный ВА 125Л устанавливается на DIN-рейку, предназначен для коммутации и защиты электрических цепей от перегрузок и коротких замыканий. Также может использоваться для редкого подключения и отключения электрооборудования и освещения в нормальных условиях. Применяется в административных, промышленных и жилых зданиях. Выключатели изготавливаются трех типов характеристики срабатывания от тока короткого замыкания в различных областях применения:

Бытовые цепи, выполненные алюминиевыми проводами, характеристика - В;
Бытовые цепи, выполненные медными проводами, характеристики - В или С;
Нагрузки производственного характера с электродвигателями и пускорегулирующими аппаратами люминесцентных ламп характеристики - С или D.

Применяется в одно, двух полюсных (230V), или трех, четырех полюсных (400V) цепях переменного тока с частотой 50/60Hz.

ТОО L-Market Asia является ведущим поставщиком автоматических выключателей в Алматы и в других регионах Казахстана. Продукцию компании можно купить в офисе расположенном в Алматы, а также заказать доставку по всему Казахстану.

Добавить в избранное

Технические характеристики

Присоединение: через зажимы
•  Для гибких кабелей сечением от 1,5 до 35 мм2;
•  Для жестких кабелей сечением от 1 до 50 мм2;

Зона срабатывания магнитного расцепителя находится:

•  для кривой в – между 3 In и 5 In;
•  для кривой с – между 5 In и 10 In;
•  для кривой D – между 10 In и 14 In.

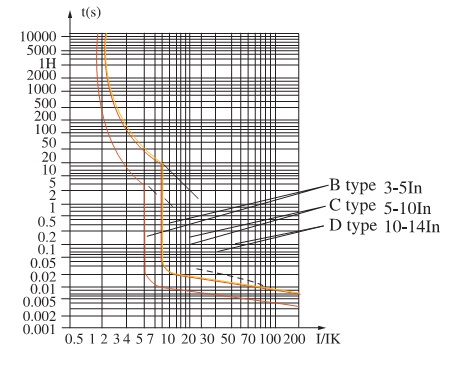

Кривые отображают предельные значения срабатывания расцепителя по перегрузке и по короткому замыканию.

Преимущества

Легкий вес, малый габарит, большой ресурс работы, высокая размыкающая способность 10кА. Корпус выключателя и его элементы сделаны из огнестойкого и удар опрочного пластика. Благодаря высокой предельной коммутационной способности данные выключатели могут использоваться вместо силовых автоматических выключателей. Все контакты изготовлены с высоким содержанием серебра, что повышает надёжность и износостойкость контактной группы, а также снижает тепловые потери и пере ходное сопротивление. Cертификат соответствия качества РК .

Условия эксплуатации

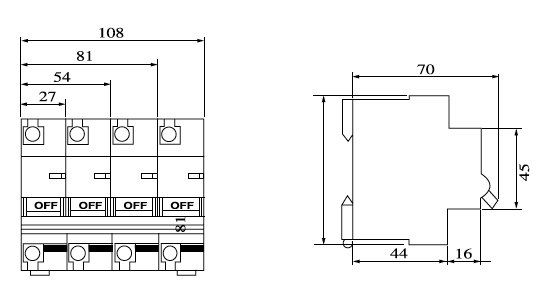

Габаритные размеры

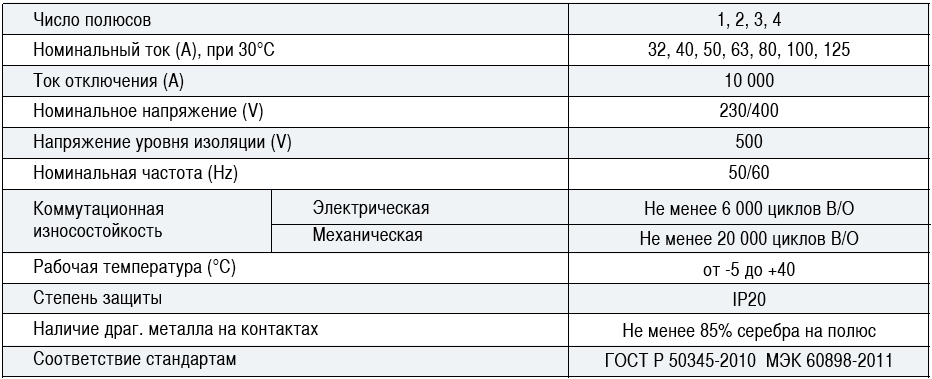

Технические характеристики и габаритные размеры

Схема подключения

Схема крепления

Ассортимент
