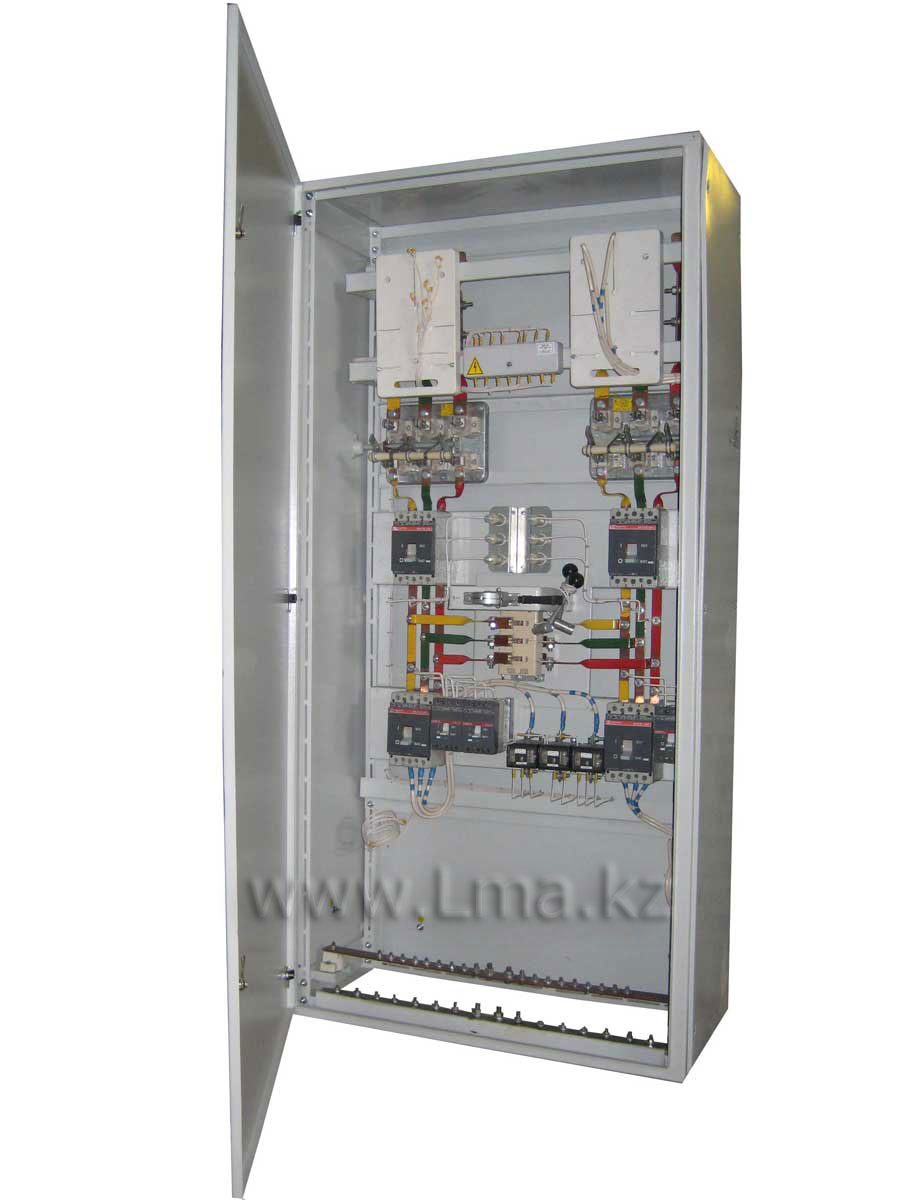

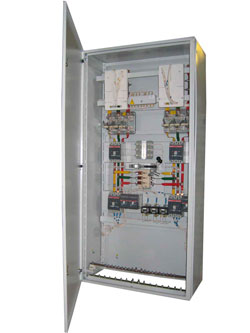

Шкафы вводно-распределительные ВРУ

Основное

Назначение:

  Вводно-распределительные устройства (ВРУ) предназначены для приема, распределения и учёта электроэнергии в электроустановках жилых и общественных зданий, а также для зашиты отходящих от ВРУ распределительных и групповых цепей при перегрузках и коротких замыканиях.

Вводно-распределительные устройства (ВРУ) присоединяются к питающим электрическим сетям напряжением 380/220V переменного тока частотой 50Hz       с глухозаземлённой нейтралью.

Вводно-распределительные устройства (ВРУ) по назначению делят на:

1. вводные;

2. распределительные; применяют совместно с вводными панелями;

3. вводно-распределительные;

ТОО L-Market Asia является ведущим поставщиком вводно-распределительных шкафов в Алматы и в других регионах Казахстана. Продукцию компании можно купить в офисе расположенном в Алматы, а также заказать доставку по всему Казахстану.

Добавить в избранное

Технические характеристики

Вводно-распределительные устройства (ВРУ) в отношении технических требований и требований безопасности



соответствуют стандарту



ГОСТ 22789-94. действующему в Республике Казахстан.



Климатическое исполнение УХЛ. категория размещения 4 по ГОСТ 15150-69.



Нормальная эксплуатация ВРУ обеспечивается при следующих условиях:



а)  высота над уровнем моря - не более 2000 м;



б)  температура окружающего воздуха от +1°С до +40°С;



в)  относительная влажность воздуха не более 90% при температуре +20°С и 50% при температуре +40° С;



г)  отсутствие резких толчков и тряски;



д)  окружающая среда — не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих  металл и изоляцию.



Электрическое сопротивление изоляции не менее 10 МОм.



Степень защиты оболочки по ГОСТ 14254 - 96 - IP30.



Ошиновка панелей ВРУ выдерживает без повреждений ударный ток короткого замыкания не менее 10 кА.



Устройства комплектуется из отдельных панелей одностороннего обслуживания, и могут быть однопанельными и



многопанельными. Аппараты учета (счетчики, трансформаторы тока) размещаются в отдельном отсеке панели. Аппаратура



автоматического и неавтоматического управления освещением размещается также в отдельном отсеке. Аппаратура, размещенная в



одной панели, но питающаяся от разных вводов, разделена перегородками.







Структура условного обозначения:




ВРУ – XX – XX – XX – УХЛ 4.2



вводно-распределительное устройство



ВРУ – XX – XX – XX – УХЛ 4.2



номер разработки



ВРУ – XX – XX – XX – УХЛ 4.2



назначение панели:


11-19 – вводные щиты



21-29 – вводно-распределительные щиты



41-50 – распределительные щиты







ВРУ – XX – XX – XX – УХЛ 4.2



наличие вводного устройства:


0 - без устройств ввода;


1 - устройство переключения 250А;


2 - устройство переключения 400А;


5 - рубильник на 250А;


6 - рубильник и предохранители на 250А;


7 - рубильник, предохранители и приборы автоматического ввода резерва на 100А;


8 - рубильник, предохранители и приборы автоматического ввода резерва на 250А.





ВРУ – XX – XX – XX – УХЛ 4.2



наличие дополнительные устройства:


0 - отсутствует


1 - автоматический контроллер освещения с автоматами 30×16А


2 - ручной контроллер освещения с автоматами с автоматами 30×16А


3 - автоматический контроллер освещения с автоматами 14×16А


4 - ручной контроллер освещения с автоматами 14×16А


5 - автоматический контроллер освещения с автоматами 8×16А


6 - ручной контроллер освещения с автоматами 8×16А





ВРУ – XX – XX – XX – УХЛ 4.2



требования по климатическому исполнению и категории размещения
