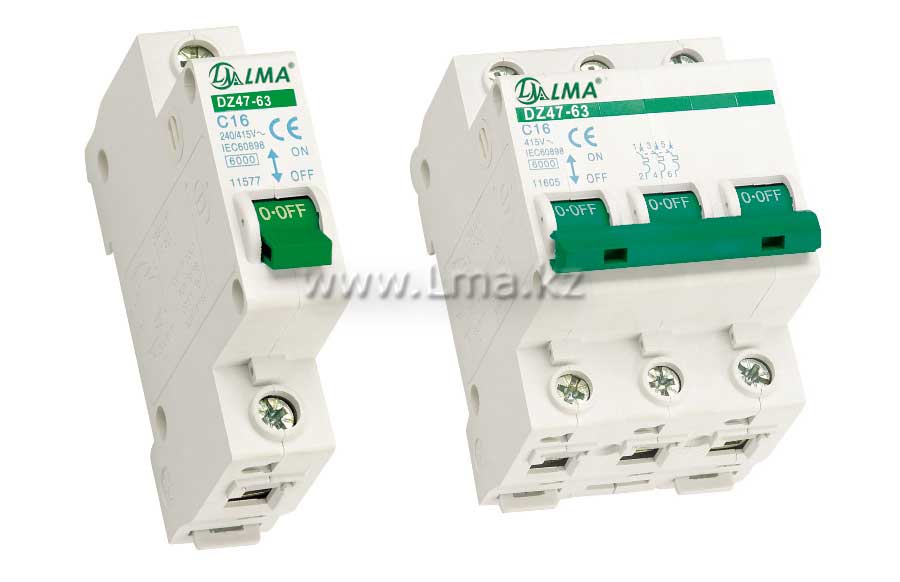

Выключатель автоматический ВА 63Л 4.5кА (АРТИКУЛ C45N)

Основное

Выключатель автоматический модульный ВА 63Л устанавливается на DIN-рейку, предназначен для коммутации и защиты электрических цепей от перегрузок и коротких замыканий. Также может использоваться для редкого подключения и отключения электрооборудования и освещения в нормальных условиях. Применяется в административных, промышленных и жилых зданиях. Выключатели изготавливаются трех типов характеристики срабатывания от тока короткого замыкания в различных областях применения:

Бытовые цепи, выполненные алюминиевыми проводами, – характеристика В;
Бытовые цепи, выполненные медными проводами, – характеристики В или С;
Нагрузки производственного характера с электродвигателями и пускорегулирующими аппаратами люминесцентных ламп характеристики С или D.

Применяются в одно, двух полюсных (230V), или трех, четырех полюсных (400V) цепях переменного тока с частотой 50/60Hz

Добавить в избранное

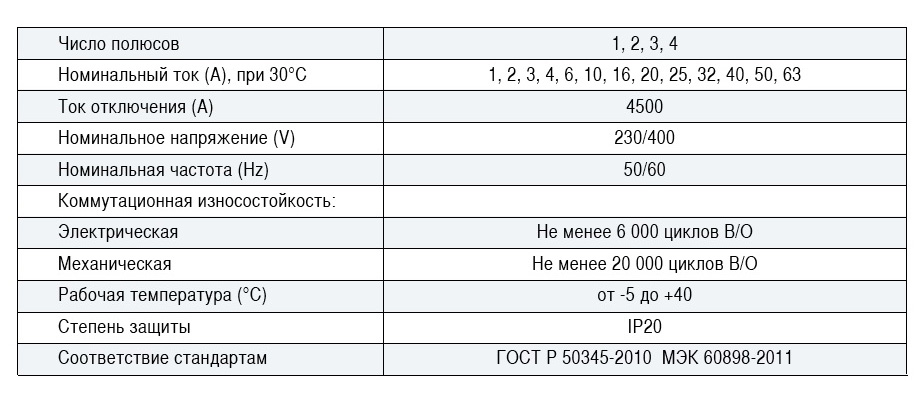

Технические характеристики

Присоединение: через зажимы
•  для номинального тока до 25 A сечение провода до 25 мм2;
•  для номинального тока до 63 A сечение провода до 35 мм2;



Зона срабатывания магнитного расцепителя находится:

•  для кривой в – между 3 In и 5 In;
•  для кривой с – между 5 In и 10 In;
•  для кривой D – между 10 In и 14 In

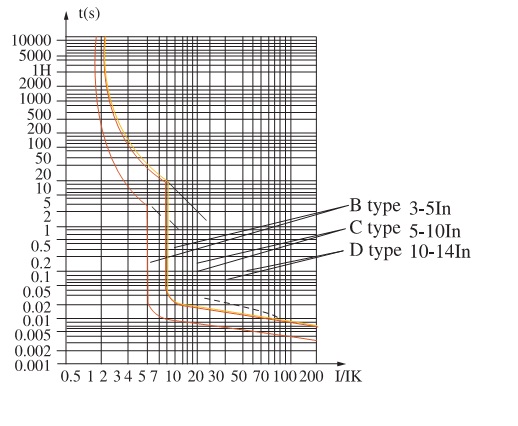

Кривые отображают предельные значения срабатываниярасцепителя по перегрузке и по короткому замыканию.

Преимущества

Легкий вес, малый габарит, большой ресурс работы, повышенная раз мыкающая способность. Корпус выключателя и его элементы сделаны из огнестойкого и удар опрочного пластика. Подвижный контакт выполнен с содержанием серебра, что повышает надежность, износостойкость и снижает тепловые потери на контактном соединении. Cертификат соответствия качества РК или ТС .

Условия эксплуатации

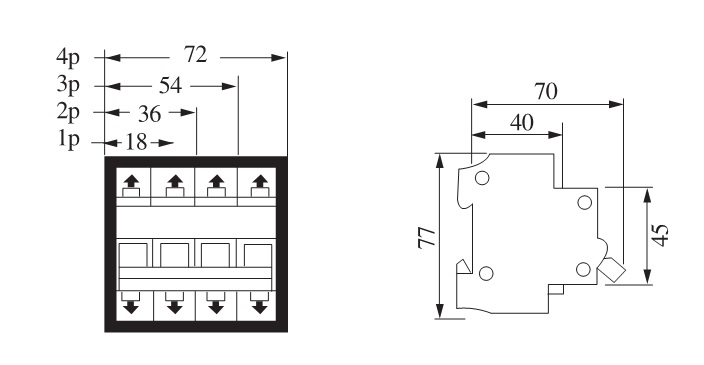

Габаритные размеры

Технические характеристики и габаритные размеры

Схема подключения

Схема крепления

Ассортимент
