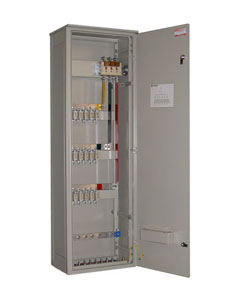

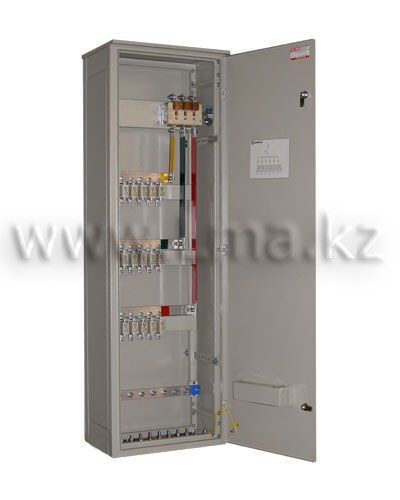

Шкафы распределительные силовые ШРС, ШР

Основное

Назначение:

Шкафы  распределительные  силовые  серии  ШРС и ШР предназначены для приема и распределения электрической энергии в промышленных электроустановках. Шкафы ШРС и ШР рассчитаны на работу с переменным током с напряжением 380/220 V при частоте 50 Hz и с защитой отходящих линий предохранителями ППНл-0, ППНл-1 и ППНл-2. Установка шкафов серии ШР, ШРС разрешается в том случае, если нейтраль является глухозаземлённой. Шкаф силовой выполняет защитные функции, позволяя свести к нулю короткие замыкания, а также избавляя отходящие линии от перегрузки.

Добавить в избранное

Технические характеристики



Номинальное напряжение, V

380

Род тока

переменный

Частота, Hz

50

Количество фаз

3

Номинальный ток вводного аппарата, A

250, 400

Число отходящих линий

2, 3, 4, 5, 8

Номинальный ток отходящих линий, A

60, 100, 250, 400.

Степень защиты панелей по ГОСТ 14254-96

IP22; IP54; IP00- со стороны дна.

Габаритные размеры, mm:

- высота

- ширина

- глубина



1800, 2000

600

450

Масса, kg.

60-80





Выдерживаемый ударный ток:



- при ном. токе шкафа 250 А - не менее 10 kA;


- при ном. токе шкафа 400 А - не менее 25 kA.



Наибольшее число и сечение жил проводов или кабеля, присоединяемых к одному вводному зажиму:



- для шкафов на номинальный ток 250 А – 2 x 95 мм2;



- для шкафов на номинальный ток 400 А – 2 х 150 мм2.



Ввод и вывод проводов и кабеля предусмотрены снизу  шкафа.







Структура условного обозначения:





ШРС

1

-

X

Х

-

У3

1

2



3

4



5





1 - Шкаф ШР распределительный силовой


2 - Условный номер разработки


3 - Обозначение степени защиты оболочки по ГОСТ 14254





2 - IP 22

  5 - IP 54





4 - Обозначение номера схемы шкафов от 0 до 9


5 - Климатическое исполнение ГОСТ 15150







ШР11

7

3

 Х

 Х

 Х

ХХ

  1     2

3

4

 5

 6

 7

 8







1 - Шкаф распределительный ШР


2 - Условный номер разработки


3 - Вид установки: напольное исполнение, ввод проводников в любой комбинации


4 - Обозначение высоты шкафа: 3 - 1600 мм


5 - Обозначение ширины шкафа: 5 - 700 мм, 7 - 500 мм


6 - Обозначение номера схемы шкафа: от 01 до 23


7 - Обозначение степени защиты оболочки: IP 22, IP 54


8 - Климатическое исполнение ГОСТ 15150
