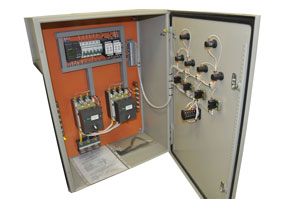

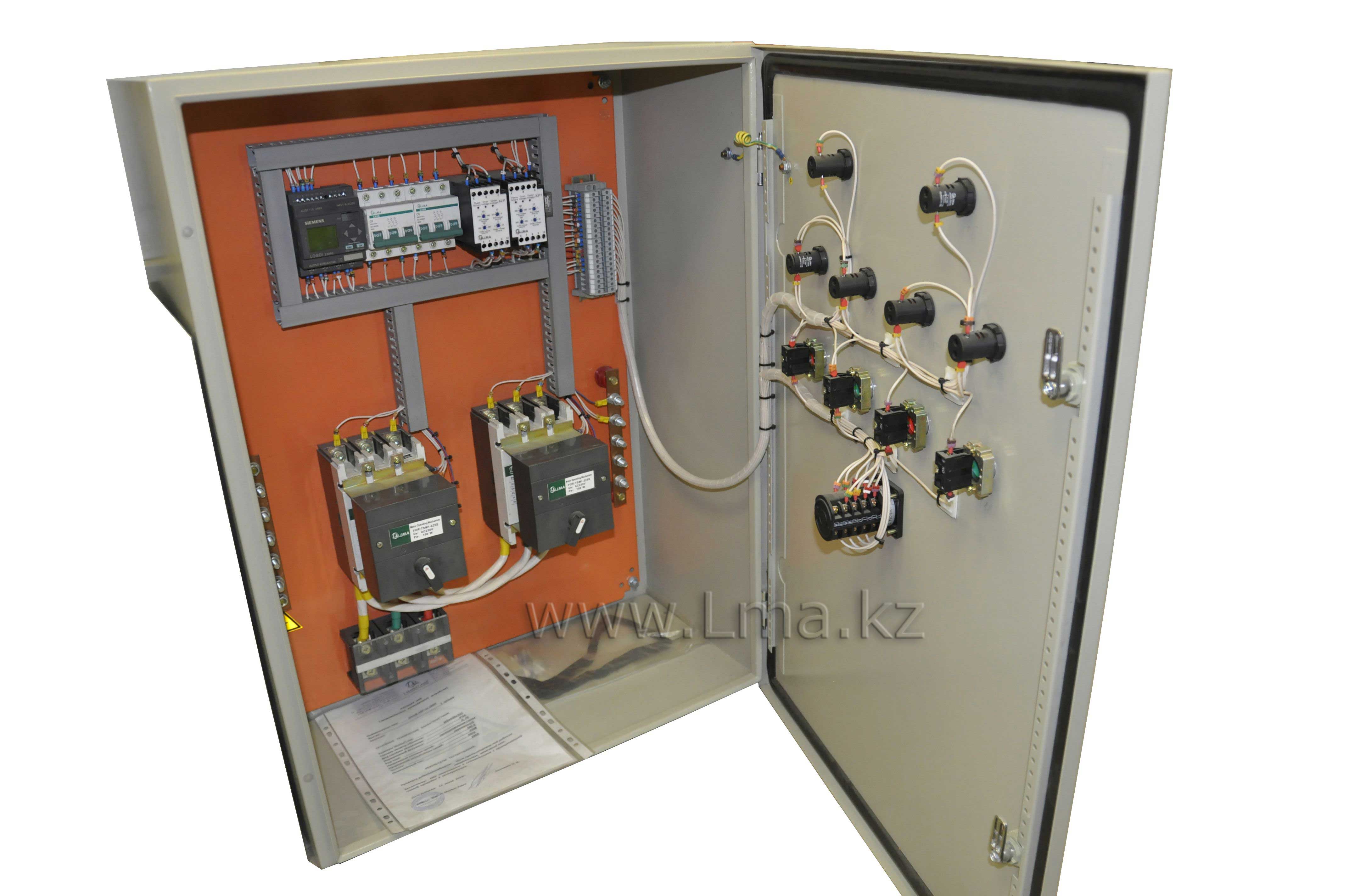

Щиты АВР

Основное

Назначение:

  Устройства автоматического включения резерва (АВР) предназначены для автоматического переключения нагрузки электроприёмников на резервное питание в сетях переменного тока.

Конструкция:

 В зависимости от вида резервного источника питания изготавливаются следующие виды устройств АВР:

 1. сеть (город) + сеть (город).                                                                                                                2. сеть (город) + генератор.                                                                                                                    3. сеть (город) + инверторы.

В качестве коммутационных аппаратов используются либо электромагнитные пускатели, либо автоматические выключатели с электроприводами. В схемах АВР на автоматических выключателях с электроприводами используются логические модули Logo (Siemens) и программируемые реле Easy (Moeller). Схемами предусматривается выдержка времени при переключении на резервный ввод, а также выдержка времени при возврате на рабочий ввод. Устройства АВР на электромагнитных пускателях могут изготавливаться как с выдержкой времени при переключении, так и без нее. Возможно изготовление устройств АВР как по типовым схемам, так и по разрабатываемым нестандартным схемам АВР (с алгоритмом работы, определяемым техническим заданием заказчика) для трёхфазных и однофазных сетей переменного тока.

 Основные рабочие функции устройств АВР;

- постоянный контроль наличия напряжения в цепях основного и резервного источников питания;
- обеспечение автоматического восстановления электроснабжения электроприёмников при исчезновении напряжения либо при ухудшении качества электроэнергии на рабочем вводе (с выдержкой и без выдержки времени);
- обеспечение автоматического восстановления до аварийной схемы электроснабжения после восстановления напряжения на рабочем вводе (с выдержкой и без выдержки времени);
- защита электроприёмников от токов короткого замыкания и перегрузок;
- световая индикация состояния вводов и положений силовых контактов автоматических выключателей.

Для контроля питающих напряжений используются трёхфазные реле контроля напряжения.Переключение на резервный ввод происходит в следующих случаях:

- потеря одной или двух фаз, либо полное исчезновение напряжения;
- изменение порядка чередования фаз;
- выход значений линейных напряжений за пределы, устанавливаемые на реле контроля напряжения.
