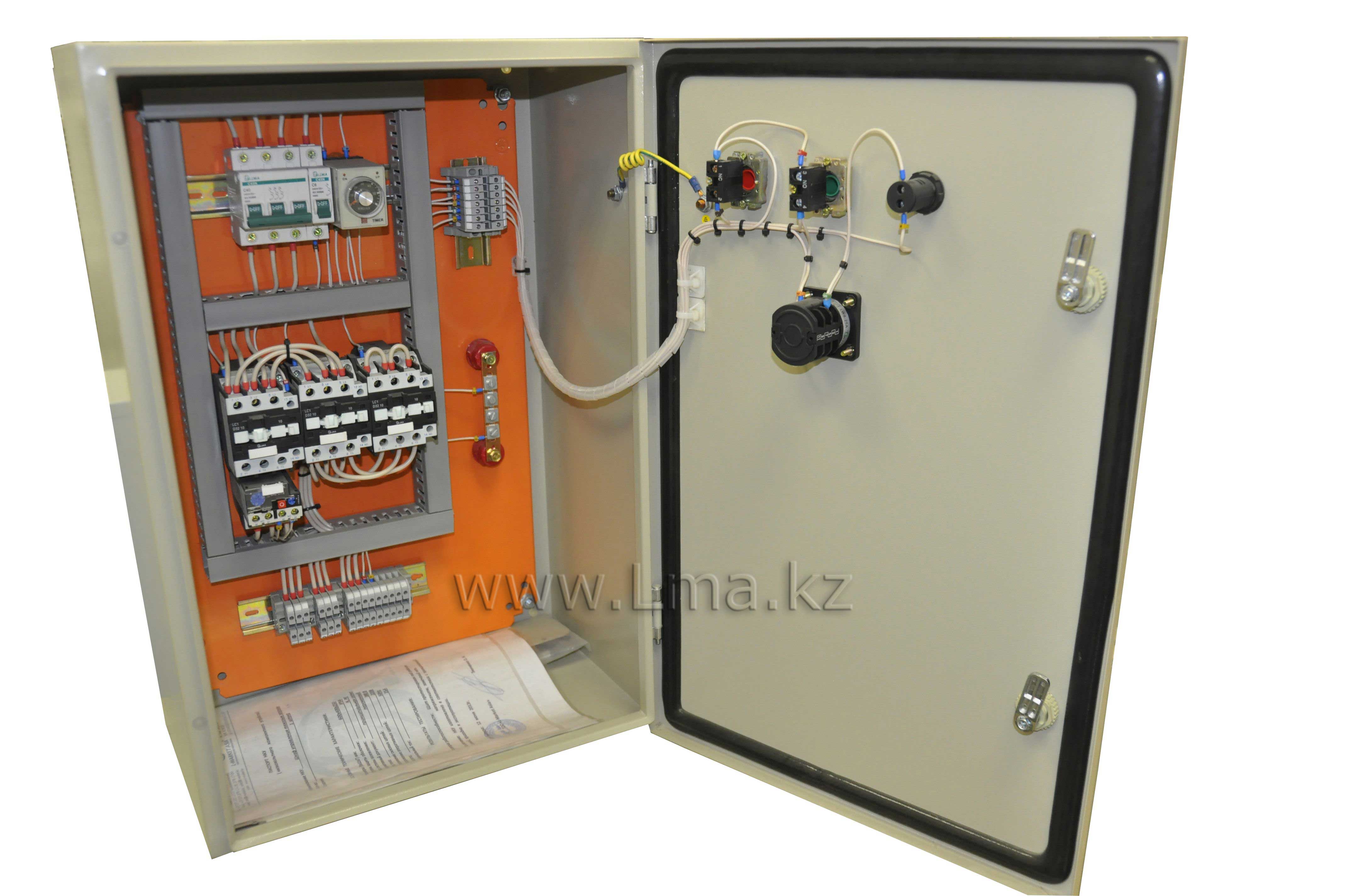

Ящики управления асинхронными электроприводами Я5000

Основное

Назначение:



Ящики управления электроприводами Я5000 предназначены для мест­ного и дистанционного (автоматического) управления одним и более трёх­фазными нереверсивными (реверсивными) электродвигателями. Устройства предназначены для установки в промышленных, жилых, ком­мунально-бытовых и общественных объектах. Номинальный режим работы - продолжительный, повторно-кратковре­менный и кратковременный по ГОСТ 12434. Ящики Я5000 разработаны взамен ШУ5000.

Добавить в избранное

Технические характеристики



Номинальное напряжение переменного тока



380 В, частота 50 Гц



Номинальный ток



до 160 А



Степень защиты согласно ГОСТ 14254



IP 21 и IP 54.



Климатическое исполнение согласно ГОСТ 15150 и



ГОСТ15543.1



УЗ.УЗ.1 и УХЛ4



Группа условий эксплуатации в части воздействий



механических факторов внешней среды согласно



ГОСТ 17516.1



М2



Рабочее положение



вертикальное







Структура условного обозначения:





Я5 Х Х Х-XX X X X-XX XX ХХ



Ящик управления асинхронными двигателями с



короткозамкнутым ротором



Я5 Х Х Х-XX X X X-XX XX XX



Группа в классе:



1 - прямой пуск без реверсирования;



4 - прямой пуск с реверсированием.



Я5 Х Х Х-XX X X X-XX XX XX



Наличие вводных автоматических выключателей:



1- автоматический выключатель на каждый фидер;



2- общий автоматический выключатель на все



фидера;



3- без автоматических выключателей;



4- с промежуточным реле.



Я5 Х Х Х-XX X X X-XX XX XX



Количество фидеров:



0. …3 - однофидерные;



4. …7 - двухфидерные;



8,9 - трёхфидерные.



Я5 Х Х Х-XX X X X-XX XX XX



Модификация по току.



Я5 Х Х Х-XX X X X-XX XX XX



Модификация по напряжению основной цепи:



3 – 110V,50Hz;



4 – 220V,50Hz;



7 – 380V,50Hz;



А – 660V,50Hz.



Я5 Х Х Х-XX X X X-XX XX XX



Модификация по напряжению цепи управления:



3 – 110V,50Hz;



4 – 220V,50Hz;



7 – 380V,50Hz.



Я5 Х Х Х-XX X X X-XX XX XX



Ток расцепителя автоматического выключателя



(только для нереверсивных двухфидерных ящиков



с общим автоматическим выключателем на оба



фидера):



А - 4А           Д-20А



Б - 6А           Е - 32 А



В - 10А         И -40 А



Г - 16А         К-50 А.



Я5 Х Х Х-XX X X X-XX XX XX



Степень защиты оболочки по ГОСТ 14254-96:



21 - IP21; 54 - IP54.



Я5 Х Х Х-XX X X X-XX XX XX



Климатическое исполнение и категория



размещения по ГОСТ 15150-69 и



ГОСТ 15543.1-89:У3, У3.1, УХЛ4.



Я5 Х Х Х-XX X X X-XX XX XX



Модификация по току второго фидера
