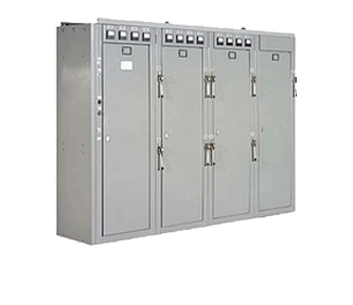

Панели распределительных щитов ЩО70-1, ЩО70-2

Основное

Назначение:


  Панели распределительных щитов типа ЩО 70 предназначены для комплектования распределительных устройств напряжением 0,4 kV трёхфазного переменного тока частотой 50 Hz, служащих для приема электрической энергии и защиты от перегрузок и токов короткого замыкания отходящих линий. Щиты ЩО 70 комплектуются из вводных, линейных, секционных и торцевых панелей и предназначены для установки в электропомещениях.









По назначению щиты ЩО 70 делятся на:

1. линейные;

2. вводные;

3. секционные;

4. вводно-линейные;

5. вводно-секционные;

6. панели с аппаратурой АВР;

7. панели диспетчерского управления уличным освещением.

Добавить в избранное

Технические характеристики

Номинальное напряжение (линейное), kV

380

Номинальный ток сборных шин, А

600; 1000; 1600; 2000; 2500

Стойкость сборных шин к наибольшему значению токов КЗ., kA

50

Электрическое сопротивление изоляции, МОм

не менее 10

Номинальное напряжение изоляции, V

400

Номинальное напряжение вспомогательных цепей, V

220

Частота, Hz

50

Габаритные размеры ЩО-70 (высота × ширина × глубина), mm

  • габарит 1
  • габарит 2

2200 × 800 × 600
2000 × 800 × 600

Масса, кг.

не более 200





Структура условного обозначения:



ЩО-70-Х-ХХУ3


ЩО – панель распределительного щита одностороннего обслуживания


70   –  модификация (год разработки 1970)



Х     –  электродинамическая стойкость, kA: 1-30; 2-50; 3-80; 4-110.


ХХ   –  условный номер  схемы


У3   –  климатическое исполнение и  категория размещения по ГОСТ 15150-69
