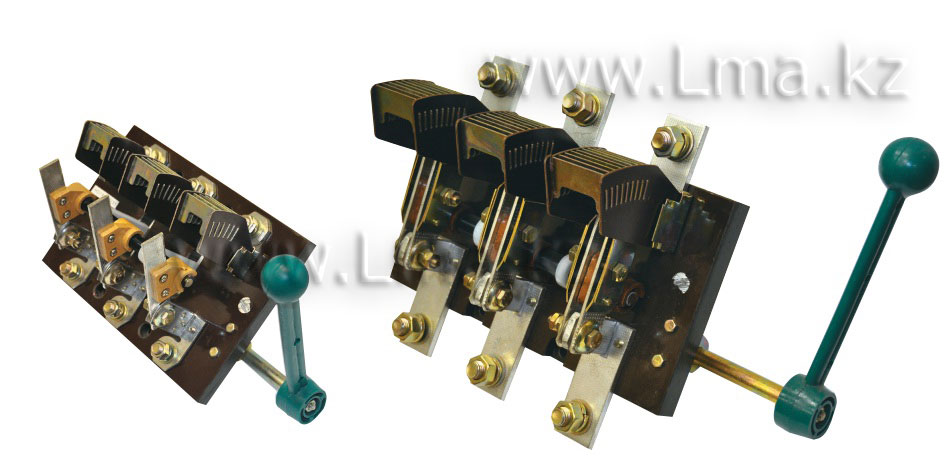

Рубильник с боковым выносным приводом РБВП-14л (АРТИКУЛ HD14B)

Основное

Рубильник рбвп-14л – низковольтный выключатель с ручным приводом и металлическими ноже-выми контактами, входящими в неподвижные пружинящие контакты (гнёзда). на не подвижных контактах рубильника устанавливаются дугогасительные камеры, что даёт воз-можность включения и отключения электрической энергии (не более трёх раз в час) как под на-пряжением, так и под токовой нагрузкой, но не более 80% наминала самого рубильника. рубильник рбвп-14л сертифицирован (сертификат соответствия качества рк или тс).соответствует стандартам: гост р 50030.3-2012, Мэк 60947-3:2008.



Назначение

Рубильник рбвп-14л предназначен:• для нечастых неавтоматических включений и отключений силовых электрических цепей переменного тока в устройствах распределе-ния электрической энергии с частотой 50-60 Hz напряжением 380V;• для безопасного производства ремонтных и профилактических ра-бот на отключенном участке;• для установки в силовых распределительных щитах, ящиках, ком-плектных трансформаторных подстанциях и других устройствах.



НОРМАЛЬНЫЕ УСЛОВИЯ МОНТАЖА И ЭКСПЛУАТАЦИИ

• Рабочее положение – установка на вертикальной и горизонтальной плоскости,
• Допускается отклонение от вертикального положения до 5° в любую сторону;
• Механическая износостойкость – до 5 000 операций;
• Коммутационная износостойкость – до 500 операций;
• Установленная безотказная наработка – не менее 20 000ч.;• температура окружающей среды: от -5 до +40 °с;• высота над уровнем моря: не более 2000 м.



Добавить в избранное

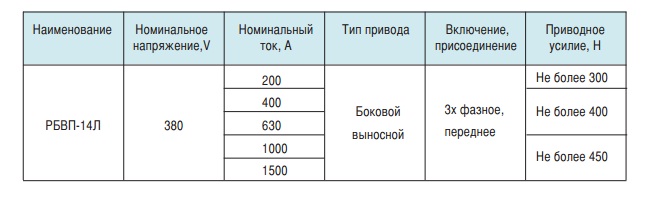

Технические характеристики

Во избежание преждевременного выхода из строя Разъединителя следует соблюдать следующие условия:

• Естественная вентиляция (отсутствие конденсата и перегрева);
• Избегать прямого воздействия солнечной радиации и атмосферных осадков;
• Избегать значительных толчков, ударов и вибраций;
• Избегать агрессивных газов, паров и токопроводящей пыли;
• Не устанавливать рубильник во взрыво-пожароопасной среде

Преимущества

Условия эксплуатации

Нормальные условия монтажа и эксплуатации:

Рабочее положение – установка на вертикальной и горизонтальной п лоскости,
допускается отклонение от вертикального положения до 5° в любую сторону;
Механическая износостойкость – до 3 000 операций;
Коммутационная износостойкость – до 500 операций;
Установленная безотказная наработка – не менее 20 000ч.;
Температура окружающей среды: от -5 до +40 ° С;
Высота над уровнем моря: не более 2000 м.

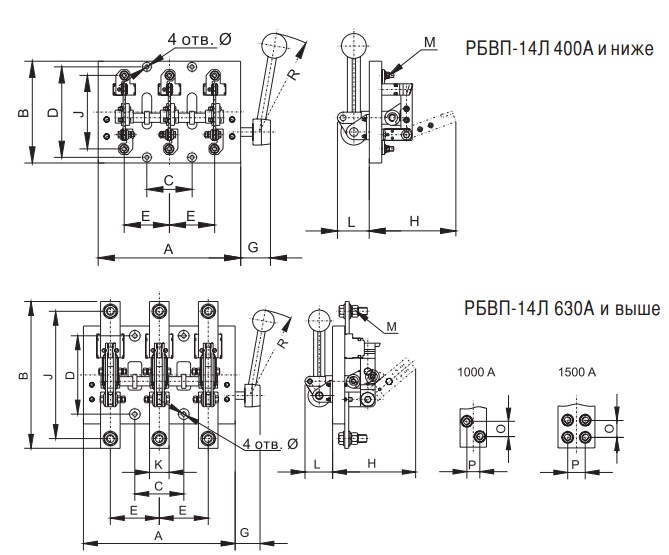

Габаритные размеры

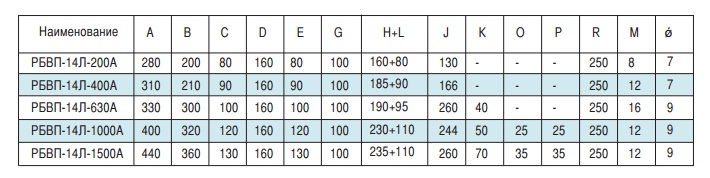

Технические характеристики и габаритные размеры

Схема подключения

Схема крепления
